三菱以太網模塊FX3U-ENET-ADP下載程序設置方法(圖文說明)
三菱PLC以太網模塊FX3U-ENET-ADP具有一下3個功能。
1、數據監視功能
2、電腦瀏覽器監視基本單元功能
3、GX WORK2遠程維護功能
很多客戶用的最多就是使用FX3U-ENET-ADP來上傳下載PLC程序,為此,臺邦自動化在這為大家詳細說明下參數配置步驟。

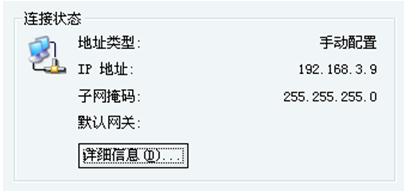

首先,將FX3U PLC通電,用普通網線連接電腦和FX3U-ENET-ADP模塊。關閉電腦無線網,將電腦IP地址和PLC IP設置在同一網段。如下圖:

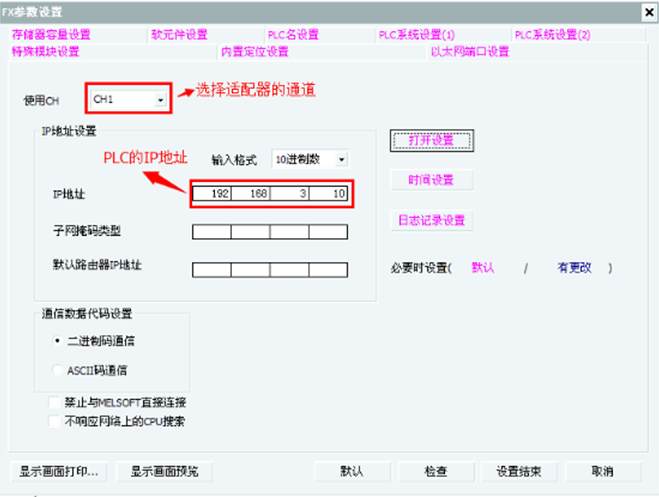

以編程軟件GX WORKS2為例。打開“參數”>>“PLC參數” >>“以太網端口設置”。設置通道號和PLC的IP地址。如下圖:

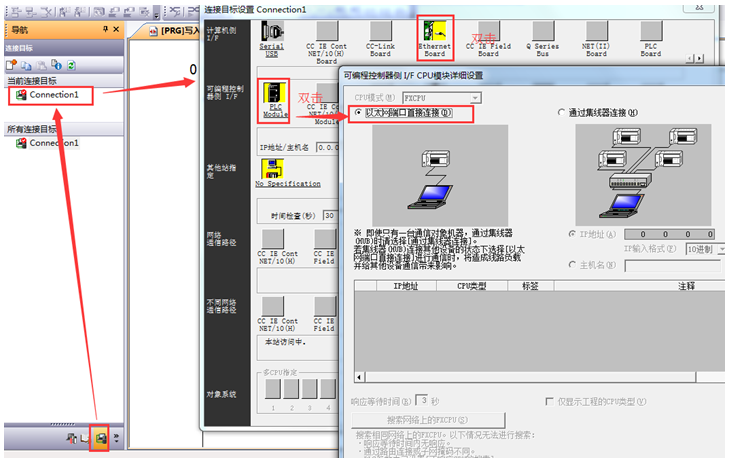

配置好參數后,最后再選擇下載路徑就好了。如下圖:
